Плита перекрытия лотков и каналов с отверстием ПО1

Плиты с отверстием железобетонные применяют для перекрытия каналов под трубопроводы различного назначения. Они защищают теплотрассы от физических повреждений, а также достигают значительной экономии тепла. При эксплуатации в агрессивной среде их дополнительно покрывают защитными веществами.

Плита перекрытия лотков и каналов с отверстием ( ПО 1) – прямоугольнаяплита покрытия каналов, тоннелей, тепловых камер из лотковых элементов в месте наличия вертикального входа в канал. Задача плиты – перекрытие лотков в месте образования камеры. Для этого конструкция плиты содержит в себе одно или два отверстия диаметром 700 мм. Плиты перекрытия ставятся на лотки и балки камер, а затем на плиту устанавливаются бетонные кольца, которые составляют шахту камеры.

Также наличие плиты помогает сохранять герметичность и защищать подземные каналы инженерных коммуникаций от разрушения изоляции, обвалов грунта и попадания влаги.

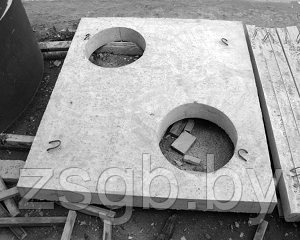

Форма плиты ПО 1 представляет собой прямоугольную плоскую плиту с одним или двумя отверстиями для последующего монтажа смотровых колодцев.

Плита перекрытия используется как в надземных и подземных каналах, так и прокладываемых под полотнами железных и автомобильных дорог. Глубина положения таких каналов под слоем грунта – от 0,5 до 6 метров. А это значит, плита покрытия должна выдерживать подчас колоссальные нагрузки. Переносить вертикальные временные и долговременные нагрузки плите помогает материал – тяжелый бетон В 25 (М200-300) и качественное армирование сталью классов А-I и A-III. Армирование плиты перекрытия ПО 1 производится сварными сетками и каркасами из стержневой арматуры и проволоки, каркас закладывается под защитный слой бетона 15-20 мм. Наличие отверстий не должно сказываться на прочности изделия, ведь его задача – защита коммуникаций. Поэтому в местах наличия отверстий устраивается дополнительное армирование отдельными стальными стержнями и сетками.
